Popis

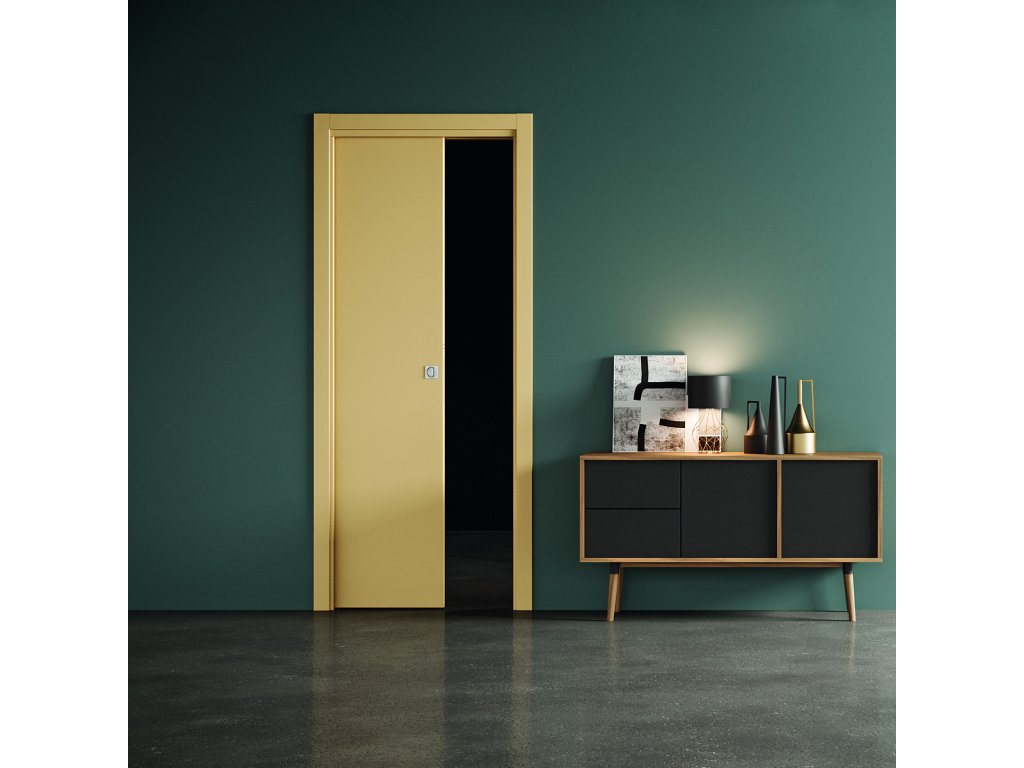

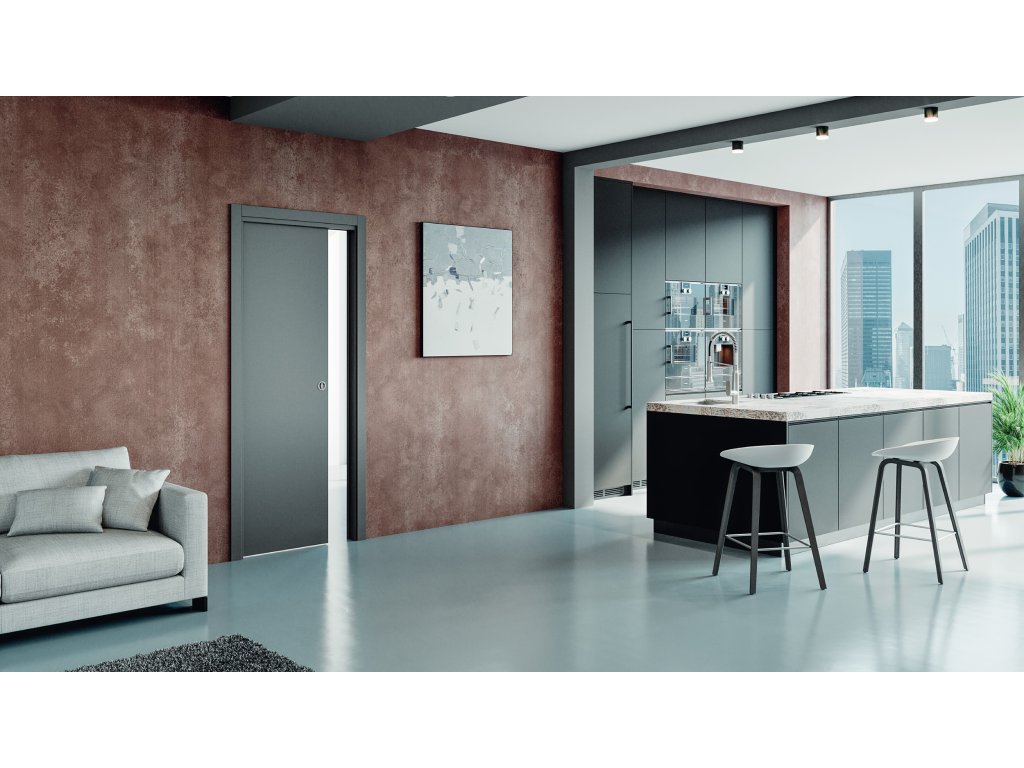

Jednokřídlé stavební pouzdro Evolution ZDP (do zděné stěny) je ideální řešení pro instalaci vnitřních dveří bez omezení využití prostoru sousedícího s otvorem. Stavební pouzdro Evolution se vyznačuje rychlou a přesnou montáží. Instalace je jednoduchá a rychlá (níže odkazy na video montážní návody). Integrace drátěného síta s přesahem umožňuje perfektní propojení systému se stěnou a zabraňuje praskání omítky. Pouzdro je možné osadit dveřmi o hmotnosti až 100 kg standardně, na přání lze doobjednat speciální sadu pro hmotnost dveří až 120 kg. Pro jejich dlouhodobý, tichý a plynulý pohyb slouží posuvný systém Easy Roll osazený kuličkovými ložisky. Jednoduché nastavení instalovaných dveří umožňuje závěsný systém Easy Clip, ten zároveň pomáhá pouzdru v držení těžších dveří. Praktické středové vodítko (plastový trn), které se kotví do podlahy zajišťuje osovou stabilitu a lehký posuv instalovaných dveří. Výhodou pouzdra je vyjímatelná vodící lišta pro instalaci a kontrolu příslušenství. Vysokou pevnost a tvarovou stálost vůči namáhání zaručují nosné ocelové profily o tl. 1,2 mm. Spodní montážní rozpěra slouží pro dokonalé vyrovnání pouzdra.
Stavební pouzdro je možné osadit prakticky všemi běžnými typy posuvných dveří – dřevěné, hliníkové nebo celoskleněné z kaleného skla 8 mm nebo 10 mm. Dále běžně vyráběnými obložkami pro posuvné dveře.
Součástí balení je kompletní montážní souprava pro posuvné dveře do 100 kg. Soupravu pro zavěšení skleněných dveří je nutné doobjednat.
Montážní video pouzdro Evolution ZDP (do zdi)
Montážní video dveře, obložky Ermetika
1 Montážní návod Evolution ZDP
| Otevírání | posuvné |
| Typ dveří | jednokřídlé |
| Orientace | levá, pravá |
| Šířka dveří | 815 mm |
| Výška dveří | 1980 mm |
| Maximální tloušťka dveří | 64 mm |
| Maximální hmotnost dveří | 100 kg |
| Upevňovací šrouby | ano |
| Typ pouzdra | obložkové |
| Tloušťka hotové příčky | 125 mm |
| Materiál příčky | zeď |
| Odnímatelná kolejnice | ano |
| Tichý doraz | ne (lze dokoupit) |
| Sada pro celoskleněné dveře | ne (lze dokoupit) |
| Šířka čistého průchodu | 800 mm |
| Výška čistého průchodu | 1970 mm |
| Materiál stavebního pouzdra | ocel |
| Antikorozní ochrana | galvanické pozinkování |
| Technologie výroby | clinching |
| Šířka stavebního pouzdra | 1720 mm |
| Výška stavebního pouzdra | 2060 mm |
| Tloušťka stavebního pouzdra | 84 mm |
| Mříž na omítání | ano |
| Vedení elektrorozvodů | nelze instalovat |
| Vypínač v rámu | lze instalovat |
| Šířka stavebního otvoru | 1760 mm |
| Výška stavebního otvoru | 2080 mm |
| Překlad | nutný |
